Motylasty

Witam.
Pewnie neiktórzy juz ten model, a raczej relację z jego budowy widzieli na innych forach, ale jako że i na tym forum bywam, więc chciałem przedstawić swoje najnowsze wypociny.

Założenia konstrukcyjne:
rozpietość - ok 150 cm
profil RG-15
lotki + wysokość
napęd - KEDA

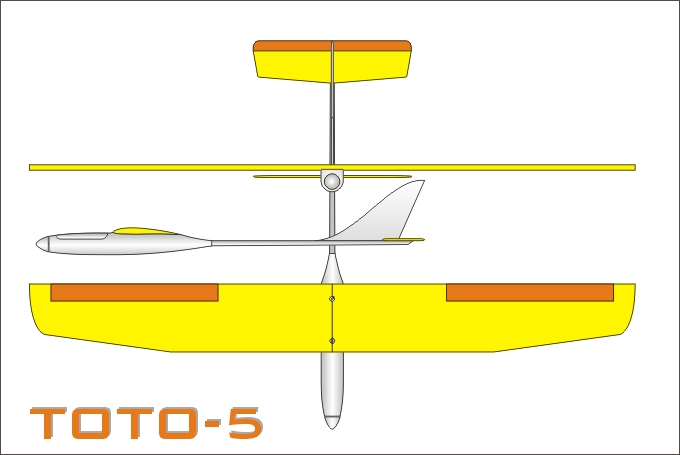

Projekt wstępny wygladał tak :

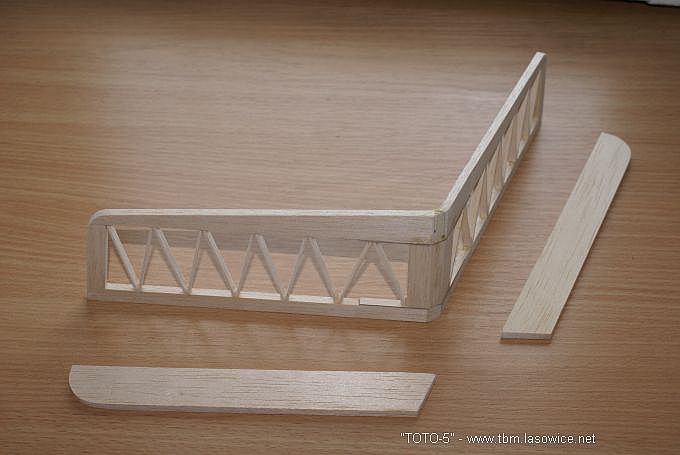

W trakcie pracy usterzenie tradycyjne wymieniłem na motylkowe.

Kadłub robiony metodą traconego sturoduru.

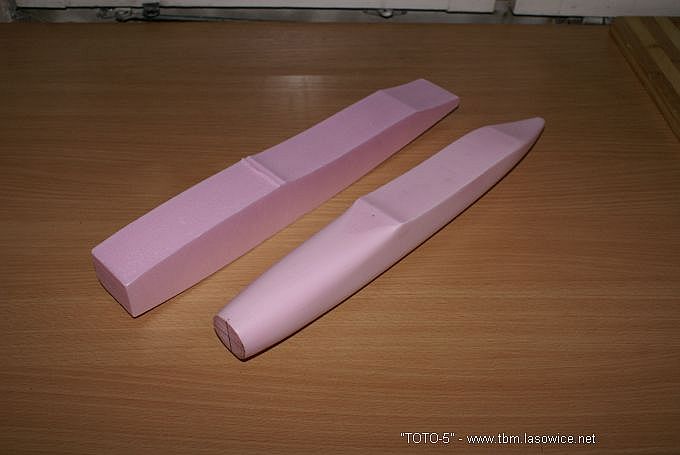

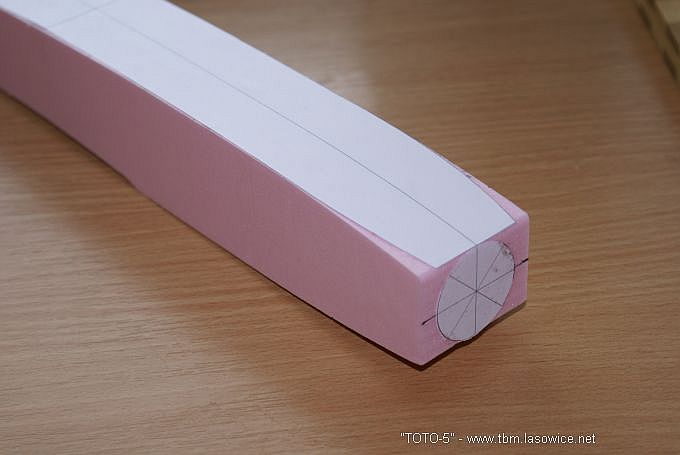

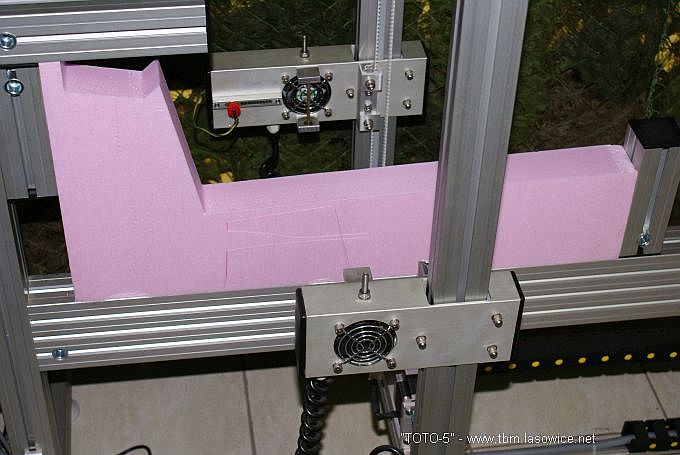

Zarys wycięty na ploterze.

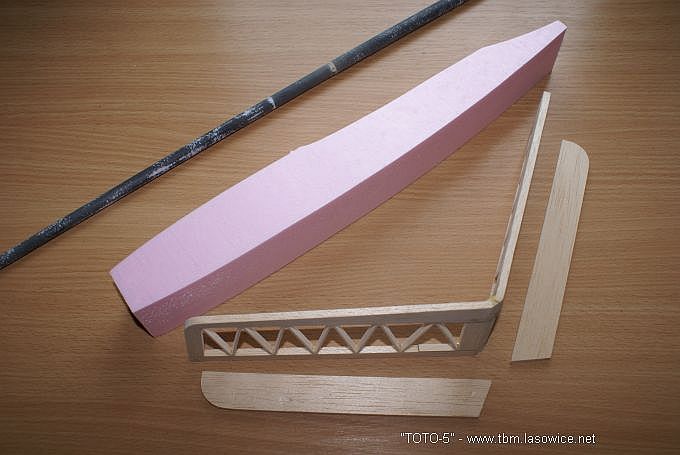

Po wyszlifowaniu :

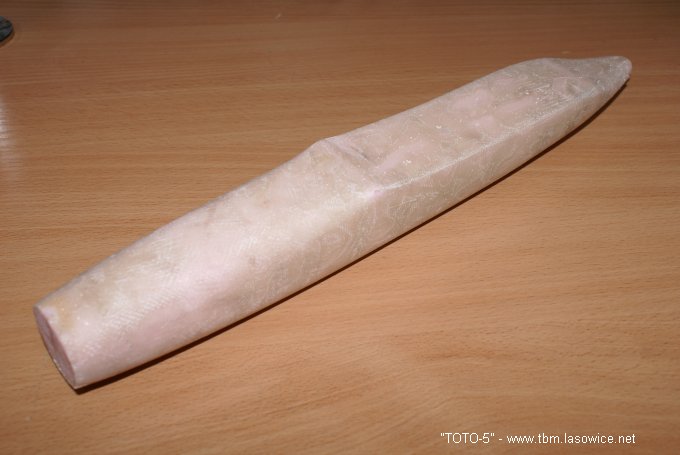

Po pokryciu laminatem i wyszlifowaniu :

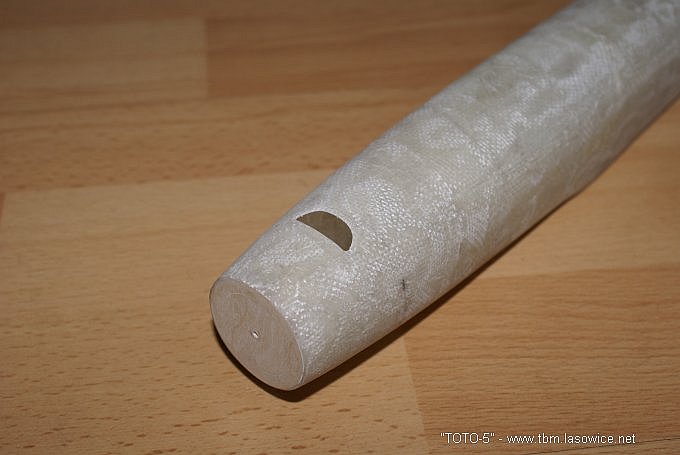

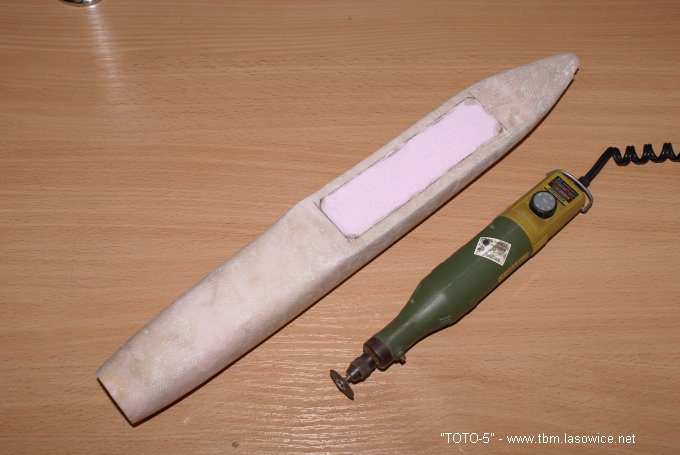

Wycięta komora pod serwo :

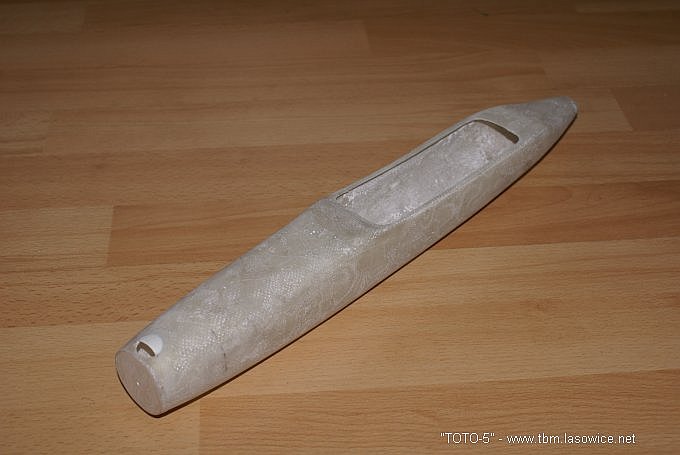

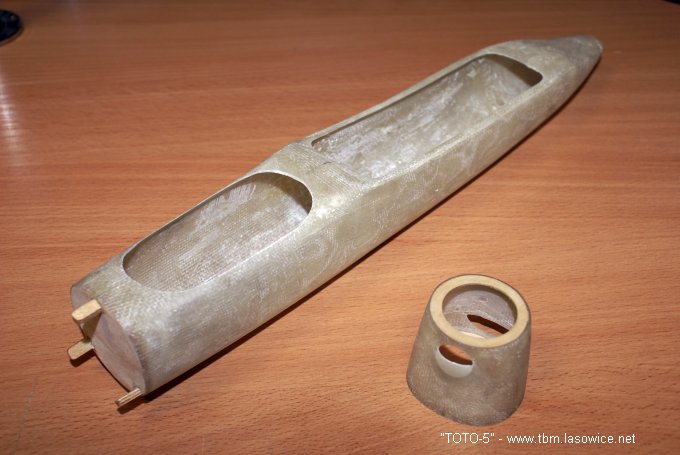

Po wypłukaniu styroduru :

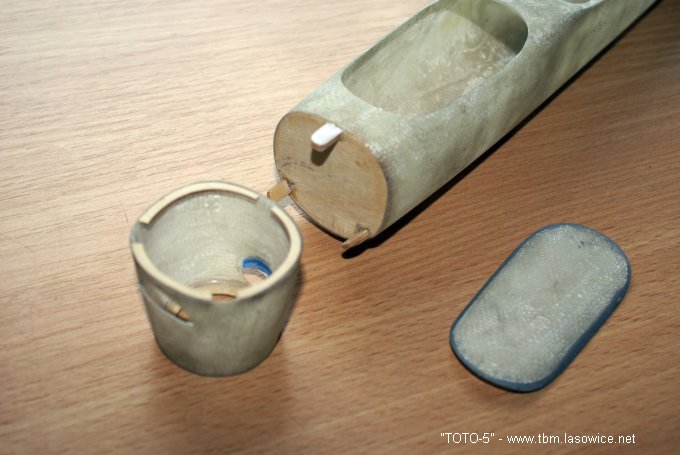

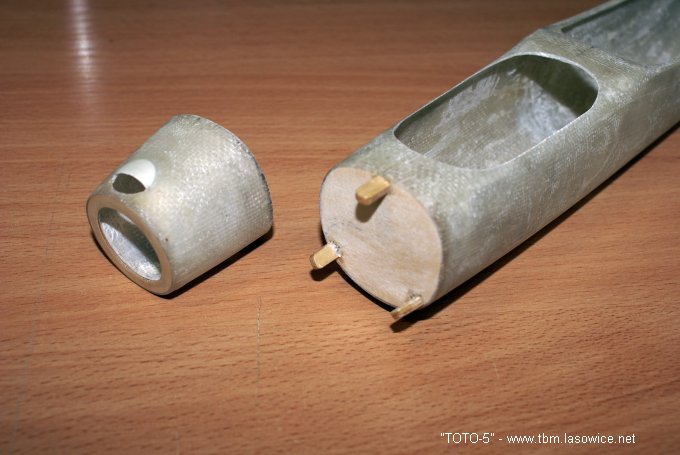

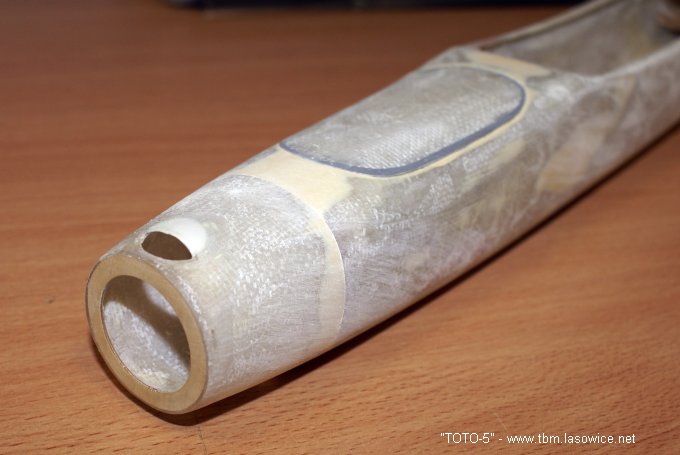

Przód kadłuba na długości 4 cm został odcięty i wstawiłem tam wręgi ze sklejki 1,5 mm, element ten będzie stanowił odejmowana osłonę silnika.
Odciąłem też górę kadłuba w celu ułatwienia sobie wymiany pakietów bez zdejmowania za każdym razem skrzydeł.

Budowa klapki zasłaniającej pakiet :

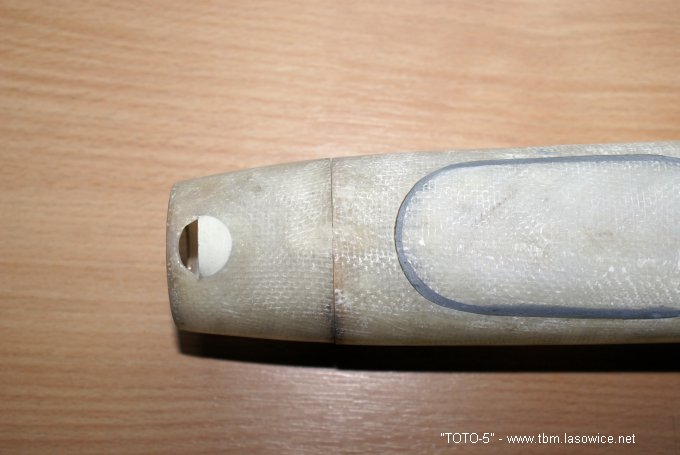

Po wycięciu dziury w kadłubie przy pomocy tarczy i PROXONA powstała pomiędzy kadłubem a wspomnianą klapką szczelina o szerokości ok 1 - 1,5 mm. Coś z tą szczeliną należy zrobić. Postąpiłem w sposób następujący :
- do wnętrza kadłuba wstawiłem kawałek kartonu pokrytego folią i wycisnąłem go przy pomocy gąbki.
- krawędzie kadłuba wzdłóż szczeliny przesmarowałem wazeliną
- od góry nakleiłem przy pomocy kawałków sklejki i CA klapkę.
- w powstałą szczelinę wprowadziłem szary POXIPOL
- po stwardnięciu wycisnąłem od wewnątrz klapkę w ten sposób uzyskując jej dokładne dopasowanie do kadłuba.

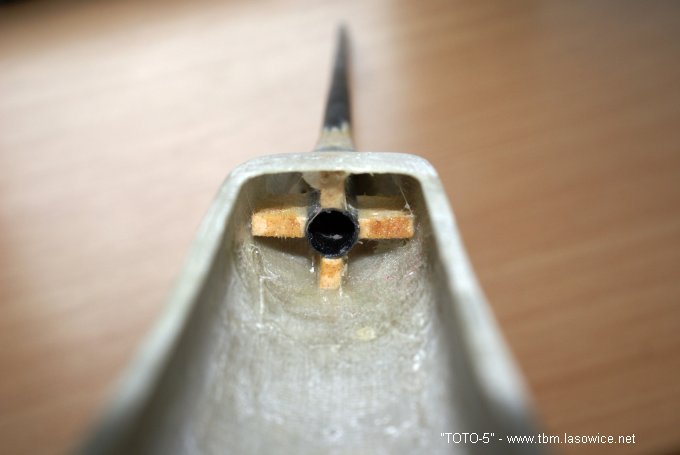

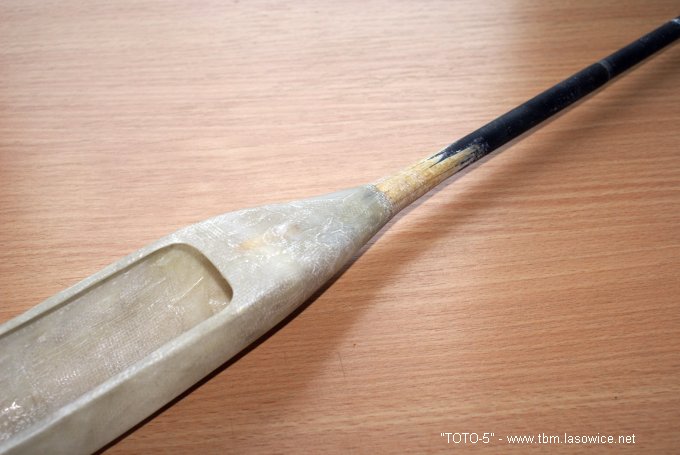

Wkleiłem belke ogonową :

Przystąpiłem do dalszych prac nad dospasowaniem klapki do kadłuba.

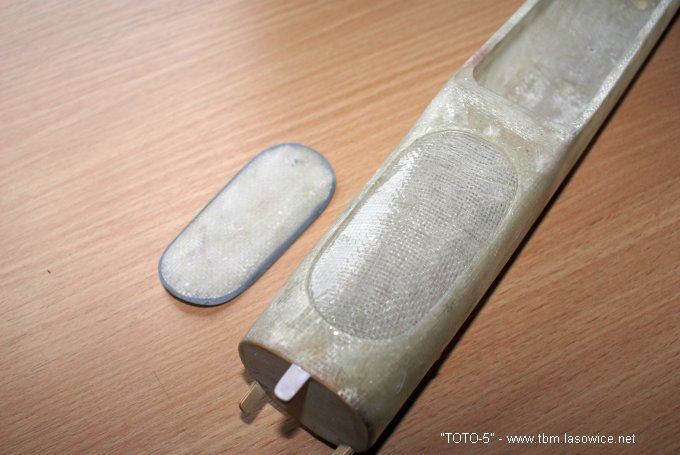

Kołnierz mocujący i przytrzymujący klapkę :
- dwie warstwy tkaniny na kawałku folii przesączyłem żywicą.
- do wnętrza kadłuba wstawiłem tekturkę pokrytą folią, kładąc na górę wspomnianą tkaninę.
- od zewnątrz nalożyłem na kadłub folię spożywczą.

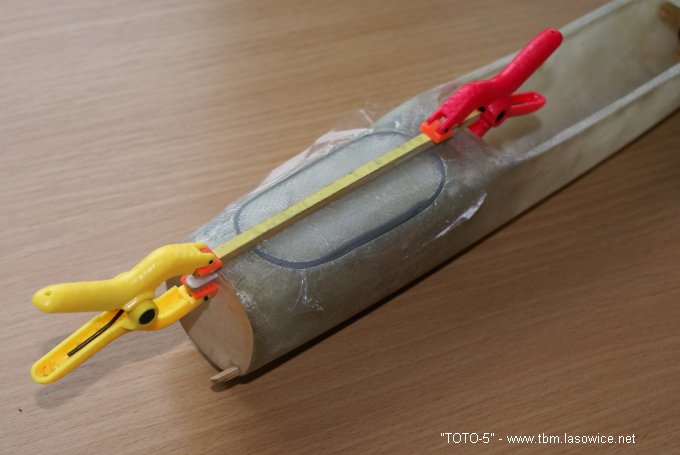

- na folię nalożyłem klapkę i przytrzymałem ją na sztywno z pomocą kawałka listwy i dwóch ścisków.
- do wnętrza kadłuba włożyłem balon i napompowałem.

Po przeszpachlowaniu :

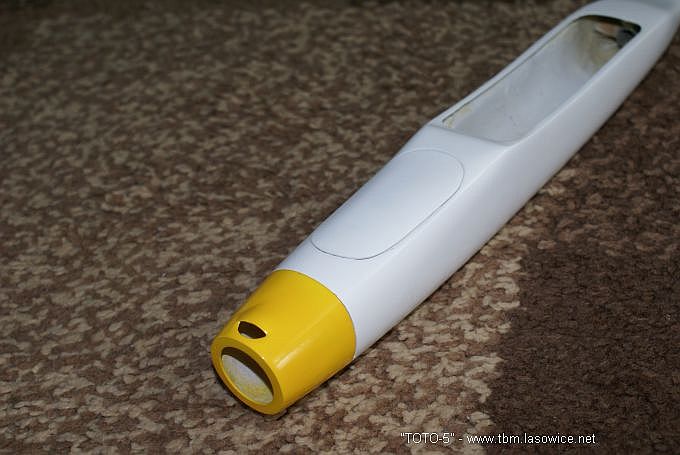

Kadłub został pomalowany farbami firmy MOTIP

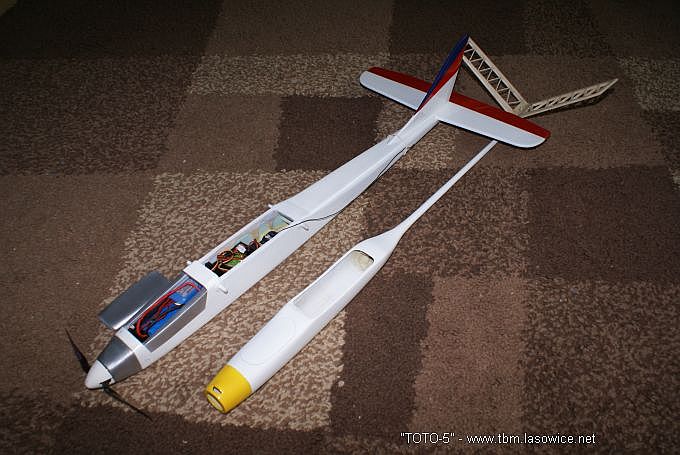

Obok ToTo-2

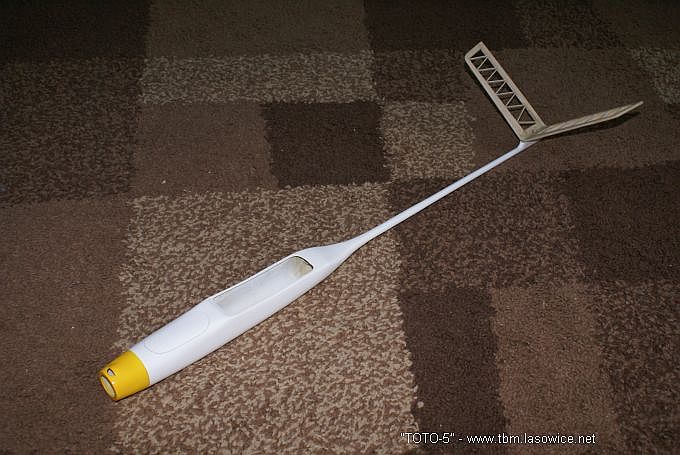

W tej postaci wszystko waży 130g.

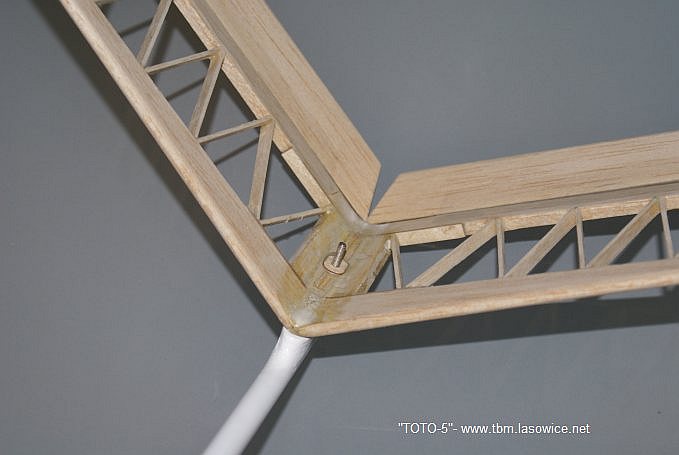

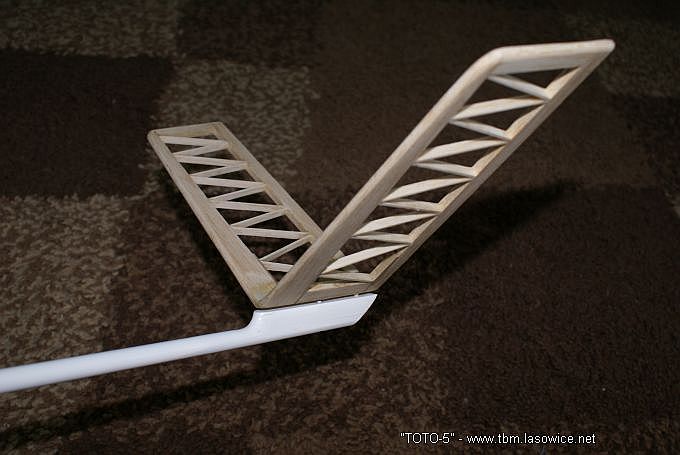

Sposób mocowania statecznika wygląda następująco.

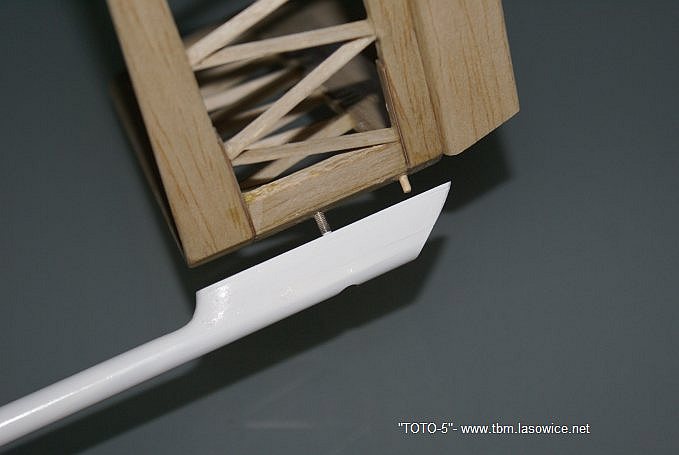

W belkę kadłuba wkleiłem od spodu śrubke M3 i wywierciłem otwór.
Otwór został zalany CA ( dla wzmocnienia )

W stateczniku wywierciłem otwór pod śrubę i wkleiłem kołek bambusowy.
Kołek też został "namoczony" w CA.

Od góry nakliłem kawałeczek sklejki 1mm ( namoczonej )

Skrzydło modelu tradycyjne konstrukcyjne.

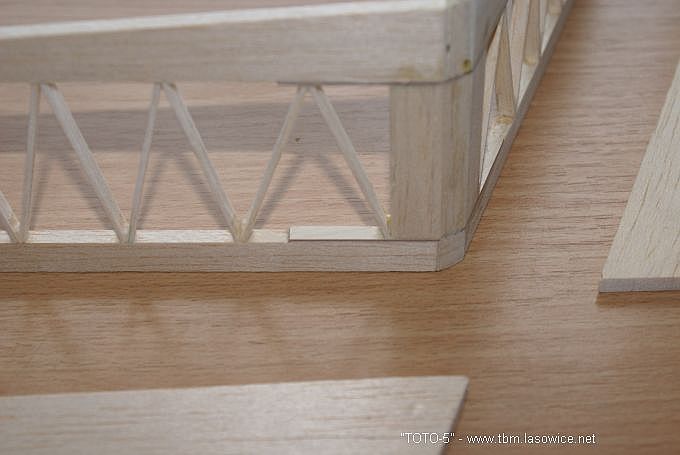

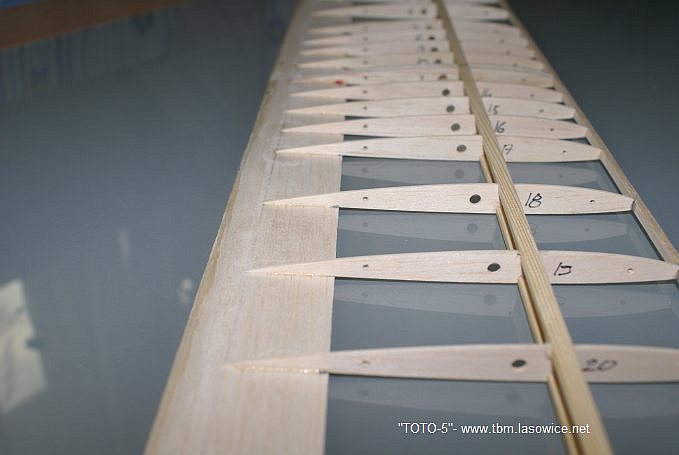

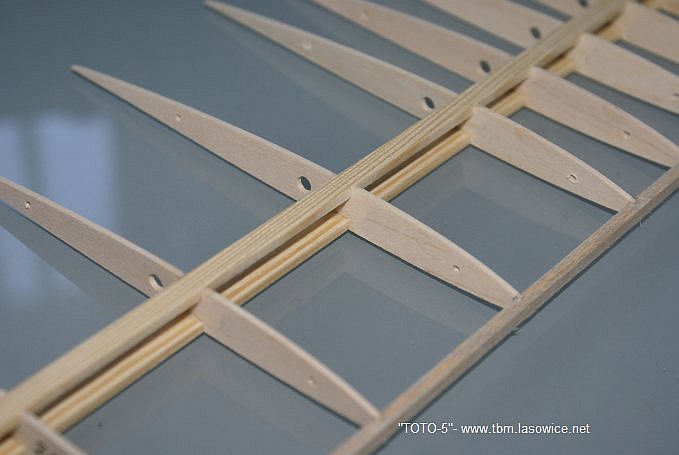

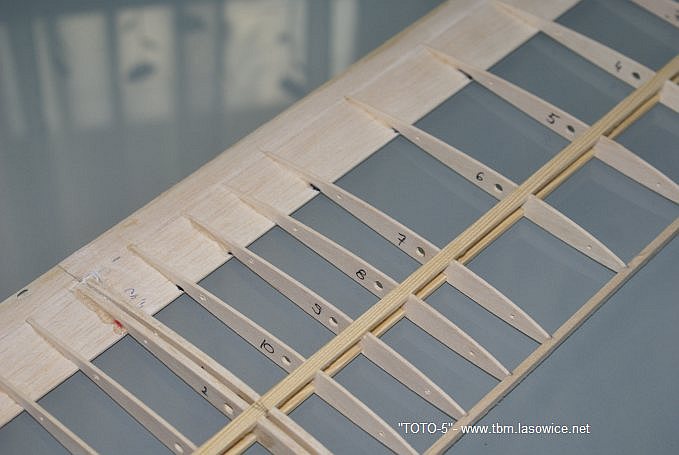

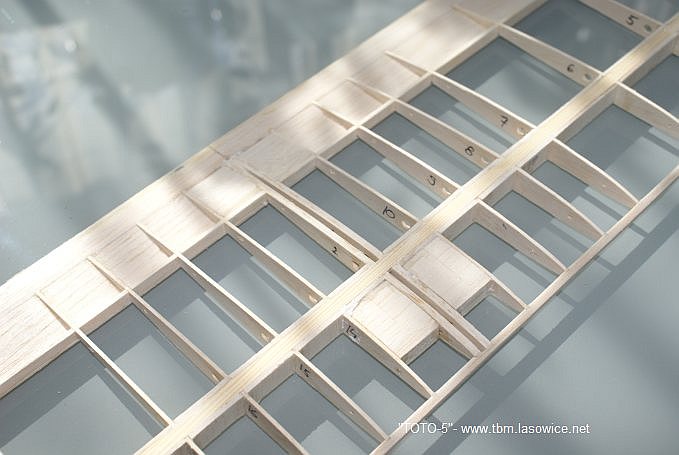

Po wycięciu kompletu żeberek i obrobieniu ich powklejałem je pomiędzy dzwigary nośne zrobione z sosny 6X3.

Dla usztywnienia wkleiłem natarcie z balsy 3X2 TWARDEJ

Przygotowałem dolne poszycie spływu z balsy 1,5, spływ został zeszlifowany na całej długości, szerokość szlifu 16 mm.
Spływ kleiłem na CA i przyspieszacz.
Góra spływu będzie przyklejona na tkaninie szklanej.

Wkleiłem pomiędzy dzwigary i żeberka wzmocnienia balsowe zamykając w ten sposób dzwigar główny. Jako budulec użyłem balsy 1,5 mm

Jako że płat będzie mocowany na śruby poliamidowe, wkleiłem pomiędzy żeberka klocki balsy, przez które te śruby będą przechodzić.

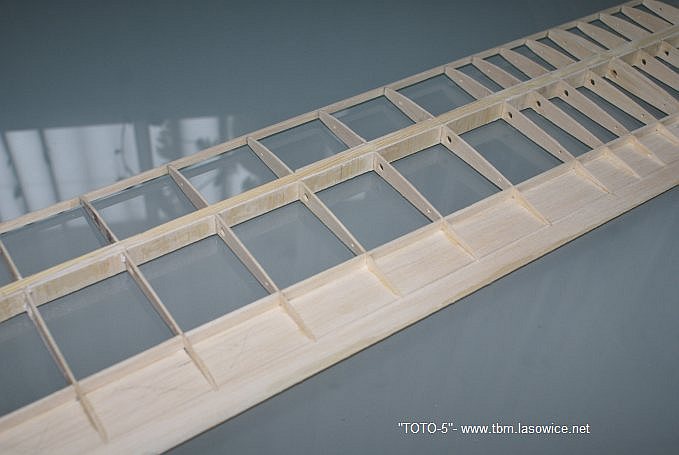

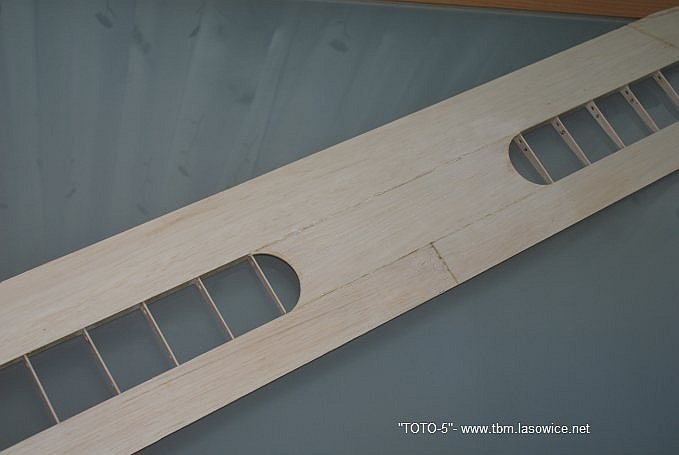

Wkleiłem dolny keson płata i przestrzeń pomiędzy spływem i natarcie.

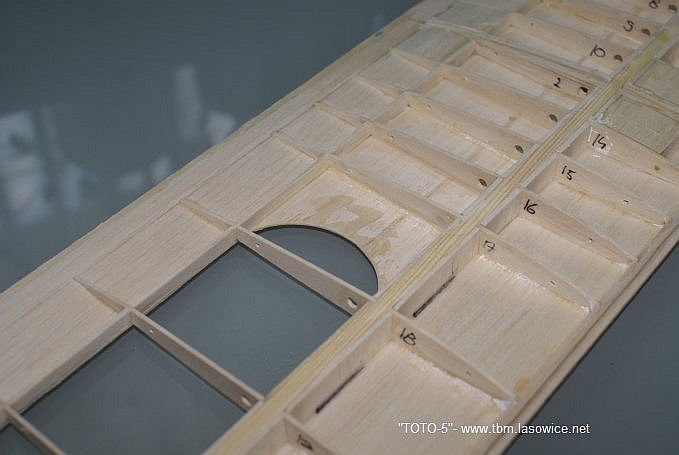

Tak wygłada centropłat od spodu.

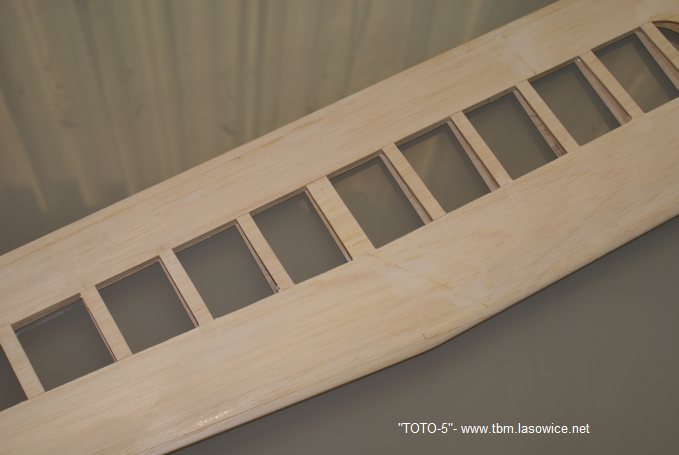

Dokleiłem górne kesony skrzydła, zrobione z balsy 1,5 mm.

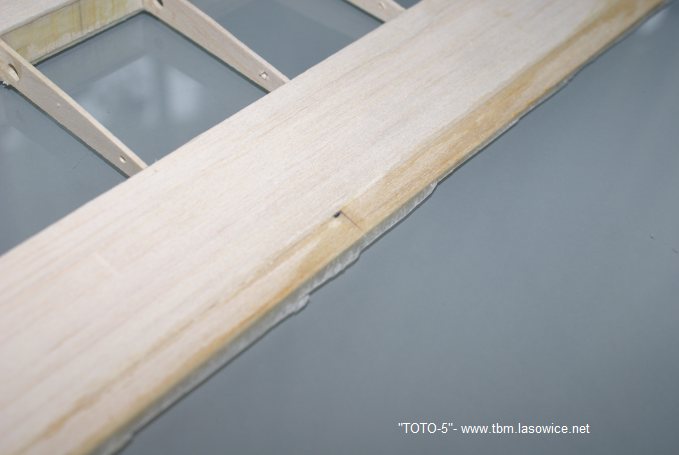

Krawędź spływu została dodatkowo wzmocniona poprzez wlaminowanie pasa tkaniny pomiędzy balsowe spływy.

Żerberka zostały od dołu i góry oklejone balsowymi wstawkami.

Skrzydło zostało przeszpachlowane, przeszlifowane i pomalowane jedną warstwą kaponu. Teraz zostały mi do odcięcia lotki.

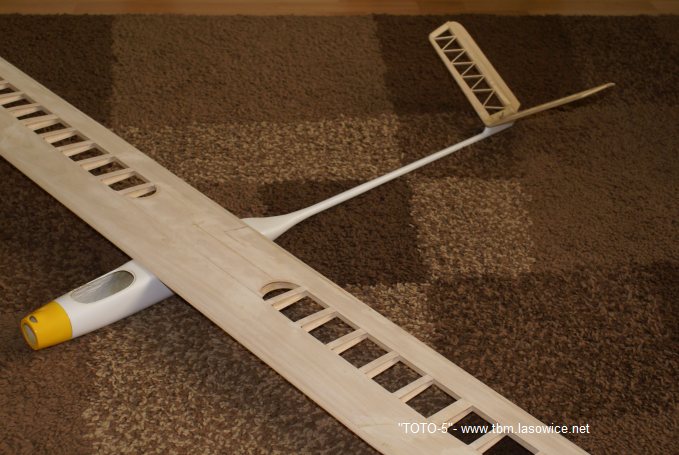

Waga obecna modelu - tj kadłuba statecznika i płata wynosi 330 g.

Simon

Witam.

Piękna robota. Cóż więcej mam mówić czekam na relacje z oblotu i jakieś fotki albo filmik. Wesoly

CrysTal

Ja również nie mam za dużo do powiedzenia Wesoly

świetny model, wykonany (dla mnie) idealnie. Jak zrobiłeś takie ładne dziurki w żeberkach?Ja wierciłem powoli wiertłem, wyszło co wyszło...

MARIUSZ

Witam
No... ładny. Widać w projekcie rękę plastyka, i Modelarza też.

Ciekaw jestem właściwości modelu, ze względu na zastosowany profil, rodzina profili HQ jest dość wymagająca co do jakości powierzchni i odwzorowania profilu. Poza tym to profile raczej do większych modeli.

pozdrawiam Mariusz

Motylasty

Dziury w żeberkach to wiertło Fi 5, jakos musze poprowadzic kable do serw Wesoly

. Tez jestem ciekaw jak to poleci, mam nadzieje zmieścić się w wadze ok 0,5 kg, a zapodawany silnik na śmigle 10 x 6 powinien mieć ok 1 kg ciagu, więc powinna wyjść rakieta Wesoly

Sinia

Witam!
No- piękna robota i misterne wykonanie. Jakość jak ze sklepu (przynajmniej na zdjęciach. Model jest ok ale był by the best (jak dla mnie) z klasycznym usterzeniem. No i oczywiście czekamy na relacje z oblotu!
Pozdro. Jezyk

MARIUSZ

Witam

Wiktor

Cześć
Motylasty jesli możesz napisz coś więcej, na temat tego jak wykonałeś kadłub.
Jakiego rodzju uzyłeś tkaniny i w jaki sposób ją układałeś.
Staram sie coś podobnego wykonać (kadłub, metodą traconego styropianu) ale wszystko mi się rozłazi.

Motylasty

djpierug

Czekamy na dalsze relacje. Dlaczego już nic nie piszesz?

Motylasty

TOTO-5 - obalatny Wesoly

Pozostało dokończyć relację z budowy.

wolfik15

Modelik PIĘKNY jednym słowem... Ale co najbardziej mi się podoba to jak sie zmieniły kształty np. ToTo2 a ToTo5 podobnie jak można przekrztałcać wicherka jak dla mnie to jest zaleta prostych i ładnie latających modeli (oczywiście nie wszystkie ładne i proste takie muszą być Wesoly

)

Diakon

Rozumiem, że właściciel jest kontent z latadła Wink

Wolfik - jest taki wyjątek... że w wyrazie "kształt" nie piszemy "rz", a tylko "sz". Proponuję sięgnąc do słowniczka.

Motylasty

Jako że pisuję na kilu forach, czasami coś zaniedbam za co wielkie sorry.
Reszta z procesu budowy Tota-5 wyglada tak :

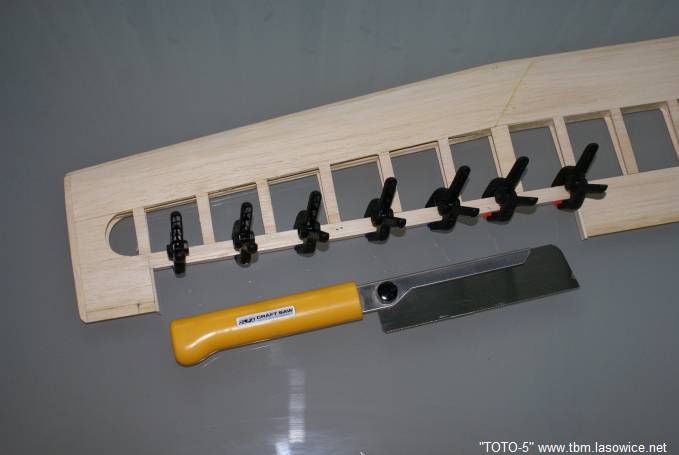

Z pomocą "potwornej piły spalinowej" marki OLFA wycięciu poddałem lotki, wkleiłem dodatkowy dzwigar z balsy 2 mm średniotwardej w miejscu wycięcia. Na fotce widać go przymocowanego "cwingami".

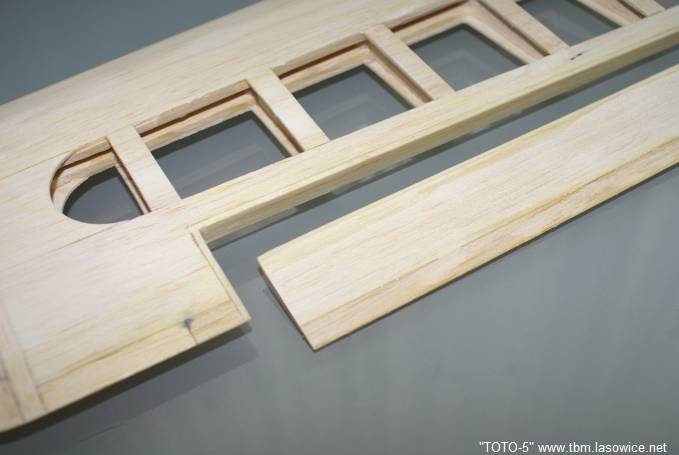

Dopasowywanie samej lotki.

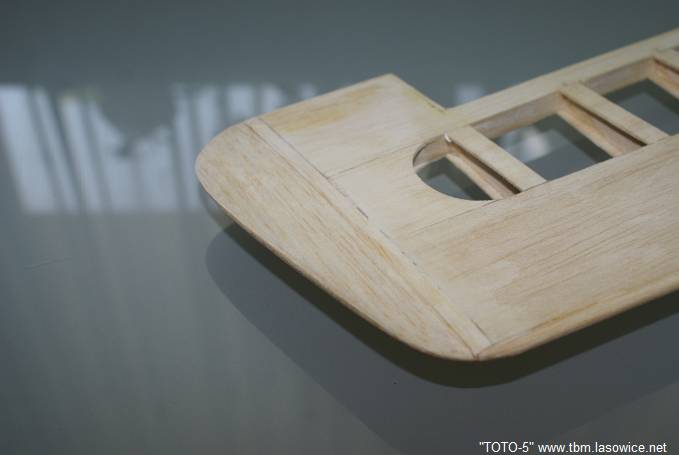

Końcówki płatów zrobiłem z balsy szlifując klocki na odpowiedni kształt.

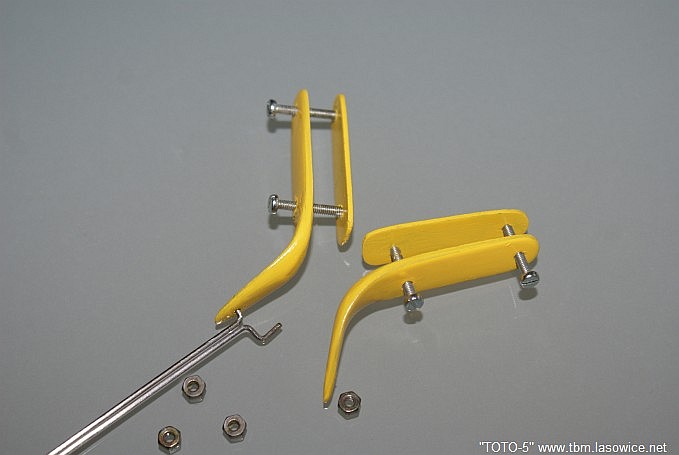

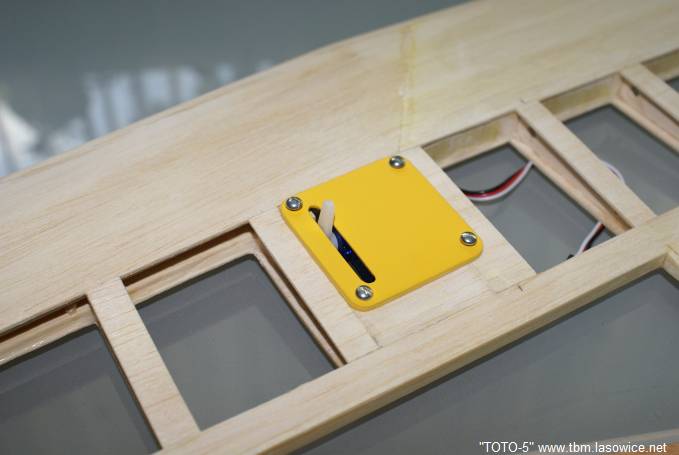

Z kawałów sklejki 1,5 mm, kawałów listewki sosnowej 6x3 zrobiłem "uchwyty do serw".
Zostały one pomalowane MOTIPEM na żółty, jak widać kolor.

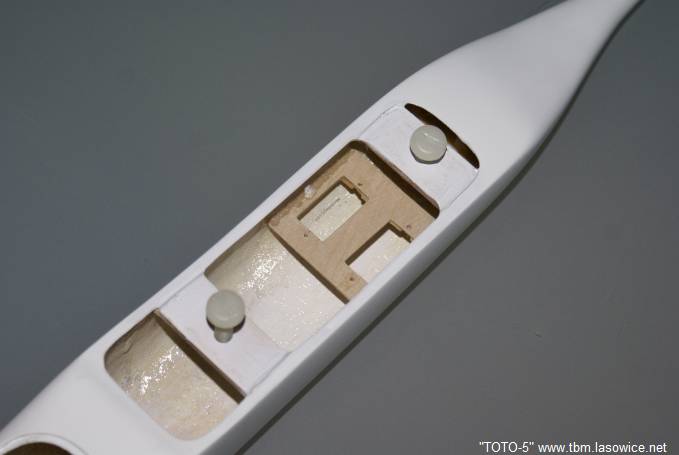

W kadłubie zamocowałem wzmocnienia, nawierciłem w nich otwory i nagwintowałem zalewając gwint CA. W ten sposób będzie mocowany płat, wkleiłem wyciętą ze sklejki 1,5 mm półkę pod serwa kierunku.

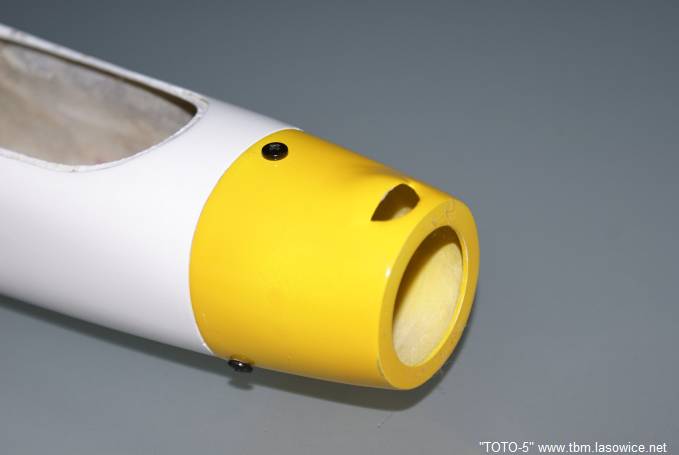

Zamocowałem owiewkę silnika przy pomocy trzech małych blachowkrętó wyjętych z jakiegoś napędu CD.

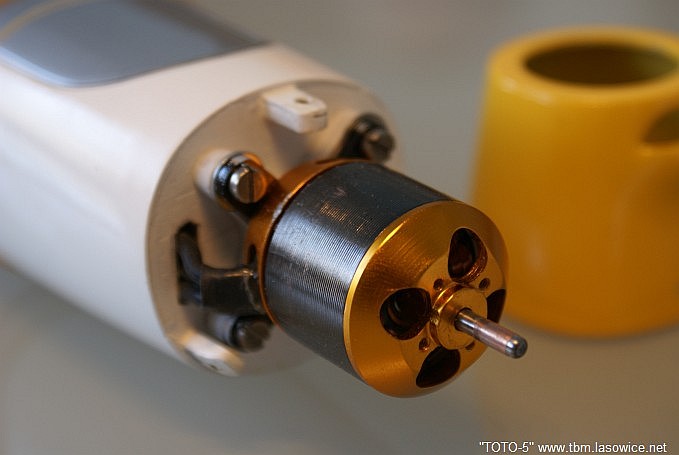

Silnik został zamocowany z pomocą fabrycznego łoża przykręconego do sklejkowego krzyżaka. Od góry zastosowałem pomiędzy krzyżakiem a łożem podkładki celem pochylenia osi silnika w dół.

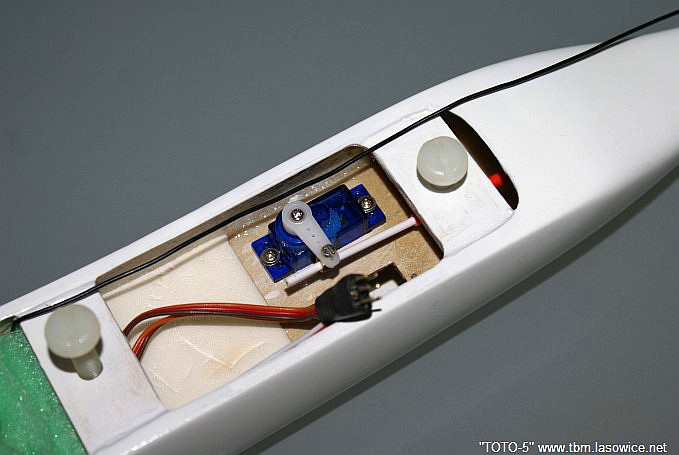

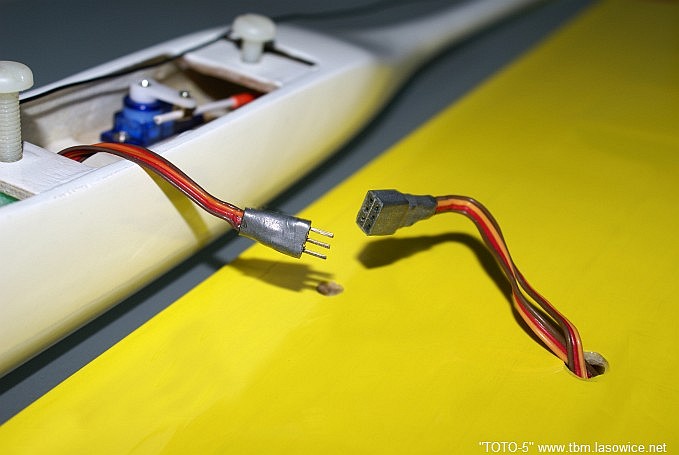

Zamocowałem w kadłubie serwo steru wysokości, wypełniłem kadłub pianką ( zabezpieczenie akumulatorów, odbiornika etc. ) Na zdjęciu widoczna jest wychodząca z odbiornika wtyczka ( przedłużka ) do przyłączenia serw znajdujących się w skrzydle.

Każdorazowe grzebanie wtyczkami w odbiorniku w przypadku podpinania płata jest dość denerwujące, odbiornik jest schowany głęboko. Dlatego też zrobiłem sobie takową przedłużkę, niektórzy stosują do tego komplet ( wtyk - gniazdo ) typu COM ( z komputerów ). Ja swoje gniazdo i wtyczkę polutowałem z elementów zakupionych w sklepie elektronicznym, całość zabezpieczona została termokurczem.

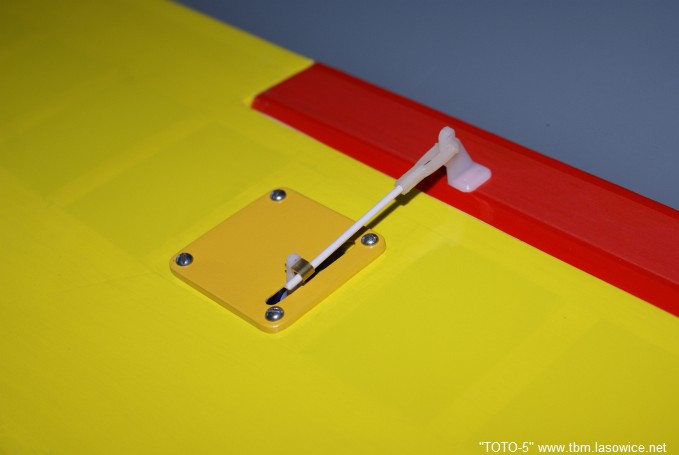

Skrzydło modelu oklejone zostało folią, natomiast lotki zwykłą taśmą samoprzylepną koloru czerwonego potraktowaną żelazkiem. Orczyki fabryczne + kawałki kostki montażowej.

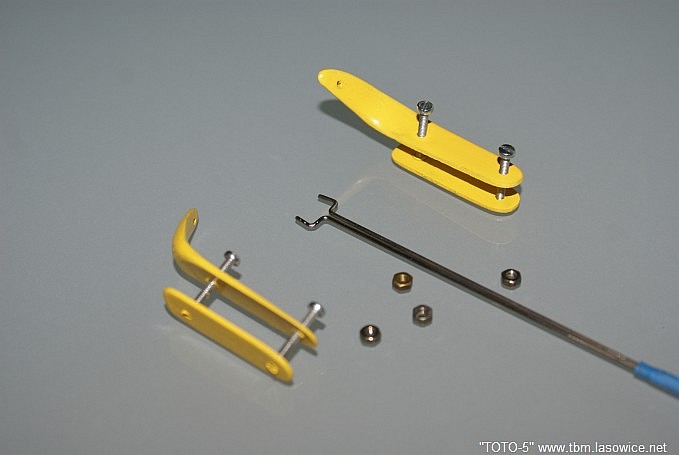

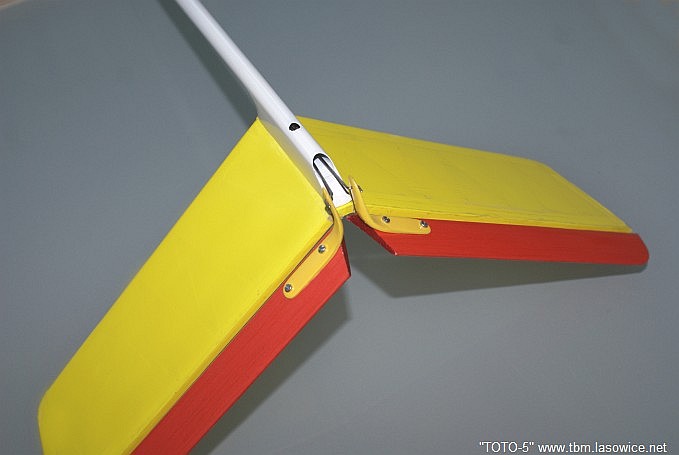

Największym problemem było dla mnie przeniesienie napędu na statecznik wysokości, nie zastosowałem przegubów kulowych z racji ich gabarytów. Orczyki zostały zrobione ze sklejki 1 mm, włókna szklanego i całość laminowana CA, następnie szlifowana i pomalowana MOTIPEM. Napęd taki działa bez jakichkolwiek zacięć.

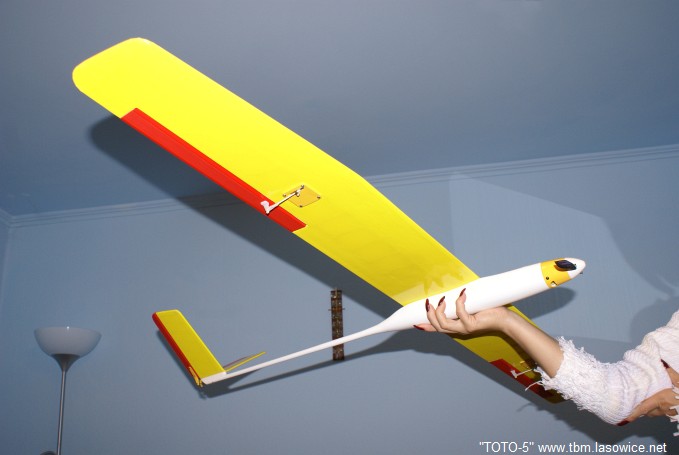

Kadłub modelu na samym końcu został pomalowany lakierem dwuskładnikowym bezbarwnym, wstawiłem wyposażenie, wyregulowałem wszystko i na moment dałem żonie do potrzymania.

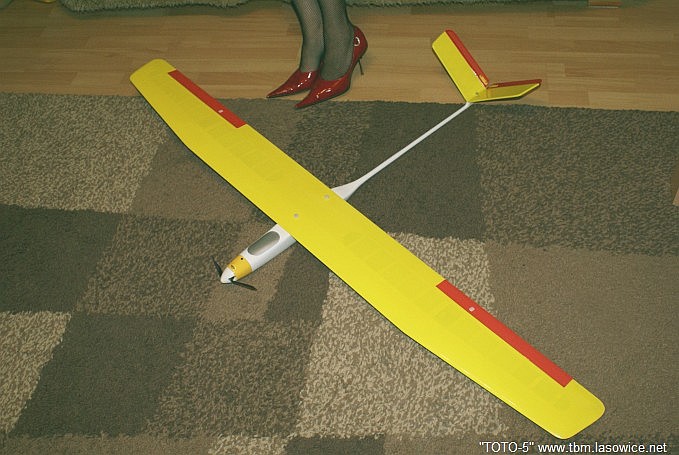

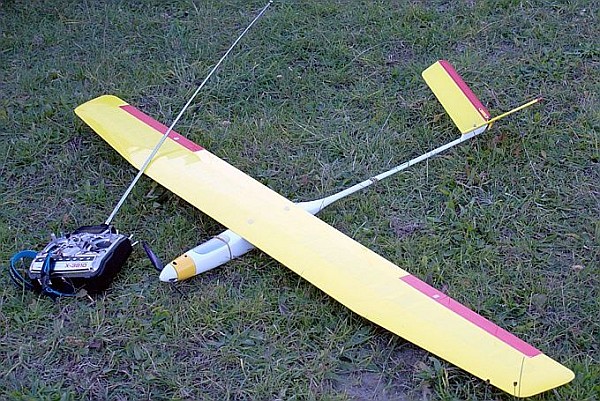

A tu ToTo-5 leżący u Jej stóp.

Loty.
Pierwszy lot na smigle 8x4 CamProp Graupnera, model idzie spokojnie w górę, ale generalnie zastoswany silnik Keda czuje sie lepiej przy innym napędzie.
Założyłem kołpak MpJet i łopatki Aeronauta 10x6, pakiet 3S1P 1000 FullyMax
Z pewnę dozą nieśmiałości wypusciłem go z ręki i jak mawiają dałem czadu, znaczy sie gaz na full. "Wysoki sądzie to był moment" Wesoly

. ToTo szedł ze świstem pionowo ( dosłownie kąt pomiędzy poziomem gruntu a kierunkiem lotu wynosił 90 stopni ) w góre, tutaj wyszedł za mały wykłon silnika w dół, muszę go zwiększyć, cały czas wspinałem się na oddanej wysokości, tor lotu nie wymagał korekt lotkami. Po kilku sekundach byłem na takiej wysokości na jaką "metodami tradycyjnymi" wspinałem się co najmniej minutę lub trochę więcej. Szybki opad w dół i następna winda, tym razem "włączyłem" lotki, w pionowym wznoszeniu spokojnie mogę kręcić beczki, model wali w górę jak po sznurku. Warunki były absolutnie a'termiczne, szaro, zimno, momentami siąpił drobny deszczyk. Na takim napędzie i w takich warunkach robiąc kolejne windy i czasami zwariowane wygibasy, a czasami spokojny lot w dół wycisnąłem jakieś 26 minut lotu.

Lot drugi to zmiana napędu, znaczy kołpak ten sam ale zapodałem łopaty 11 x 6 i pakiet Dualsky 1350 2S1P. Model idzie pionowo, ale juz nie tak ostro i szybko, widać że się bidula męczy, ale wznoszenie tradycyjne po kątem 30 stopni bez problemów na 1/3 gazu. Wypróbowałem działanie klapolotek, w tej chwili mam ustawienia 30 stopni w dół, neutrum i 30 stopni w górę. Klapy wychylone w dół spowalniają model, reakcja na lotki bardziej mułowata, wolniejszy lot. Wyłądowałem po 15 minutach, zapodałem sobie coś do picia i sru nazad w powietrze bez zmiany pakietu, powoziłem się jeszcze z 20 parę minut.

Narazie odbyłem modelem trzy loty w warunkach raczej fatalnych, każdy lot na innym śmigle, więc na wyciąganie wniosków za wcześnie, widzę że muszę powiększyć wykłon silnika, podchodzić do lądowania z większej odległosci, bo ta "gadzina" uczepi się wysokości ok 1 m nad gruntem i dalej nie chce opadać Wesoly

, potrafi tak przelecieć przez całe "nasze" lotnisko.

ToTo na wznoszeniu

Lot swobodny

Na tle większego latadła

djpierug

Eeeeeeextra modelik! Podoba mi sie. Czy nie lepiej(tylko pytam, bo nie wiem) zrobić mniejszy, lżejszy napęd do szybola, niż taki rakietowiec? Model będzie się wolniej wznosił, ale i też by wolniej opadał.
