BlueSky65

Dzisiaj przedstawiam Szanownym Kolegom relację z budowy modelu Genesis.Model wykonuję na postawie oryginalnych planów,jedna będą wprowadzone pewne zmiany konstrukcyjne.Ale po kolei.Skrzydła wycinałem ze styropianu.Kryte balsą 1.5 mm.W części środkowej widać łącznik wykonany ze sklejki 3 mm,do którego będzie przymocowany orczyk.Końcówki skrzydeł wykonane będą z 20 mm balsy.W końcówkę skrzydła zewnętrznego wstawione będzie obciążenie z ołowiu(ok.30 gram) http://www.saumodelarnia.fora.pl/images/galleries/5157960964b3b181925337-163993-wm.jpg[/url]

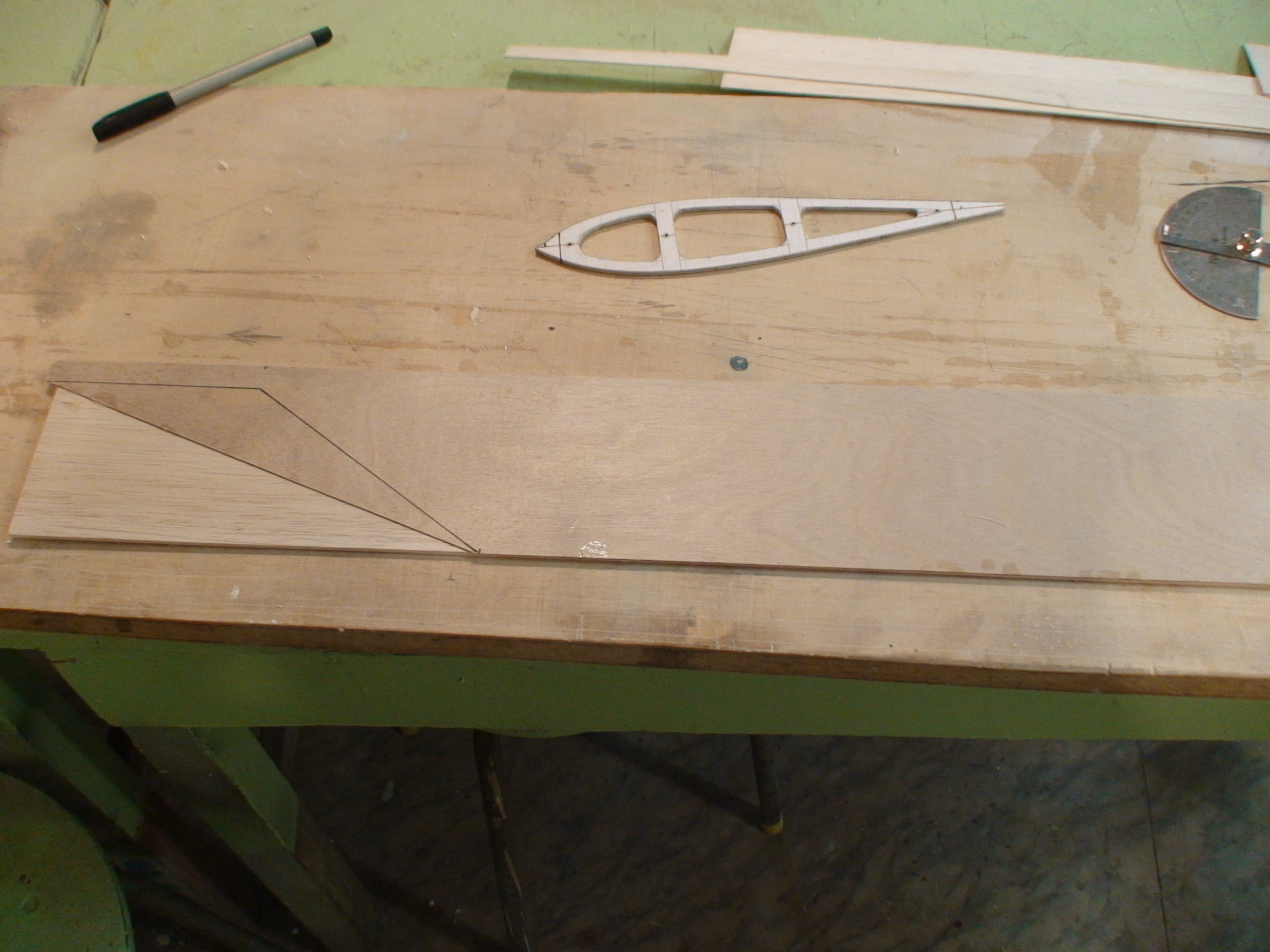

Kadłub wykonany metodą tradycyjną.Bok kadłuba wykonany z balsy 3 mm,wzmocnionej od wewnątrz sklejką 0.6 mm http://www.saumodelarnia.fora.pl/images/galleries/200416604b3b1a6817825-164584-wm.jpg
Wręgi kadłuba to balsa 3 mm wzmocniona sklejką 0.6 mm http://www.saumodelarnia.fora.pl/images/galleries/6850047894b3b1b920890c-164882-wm.jpg

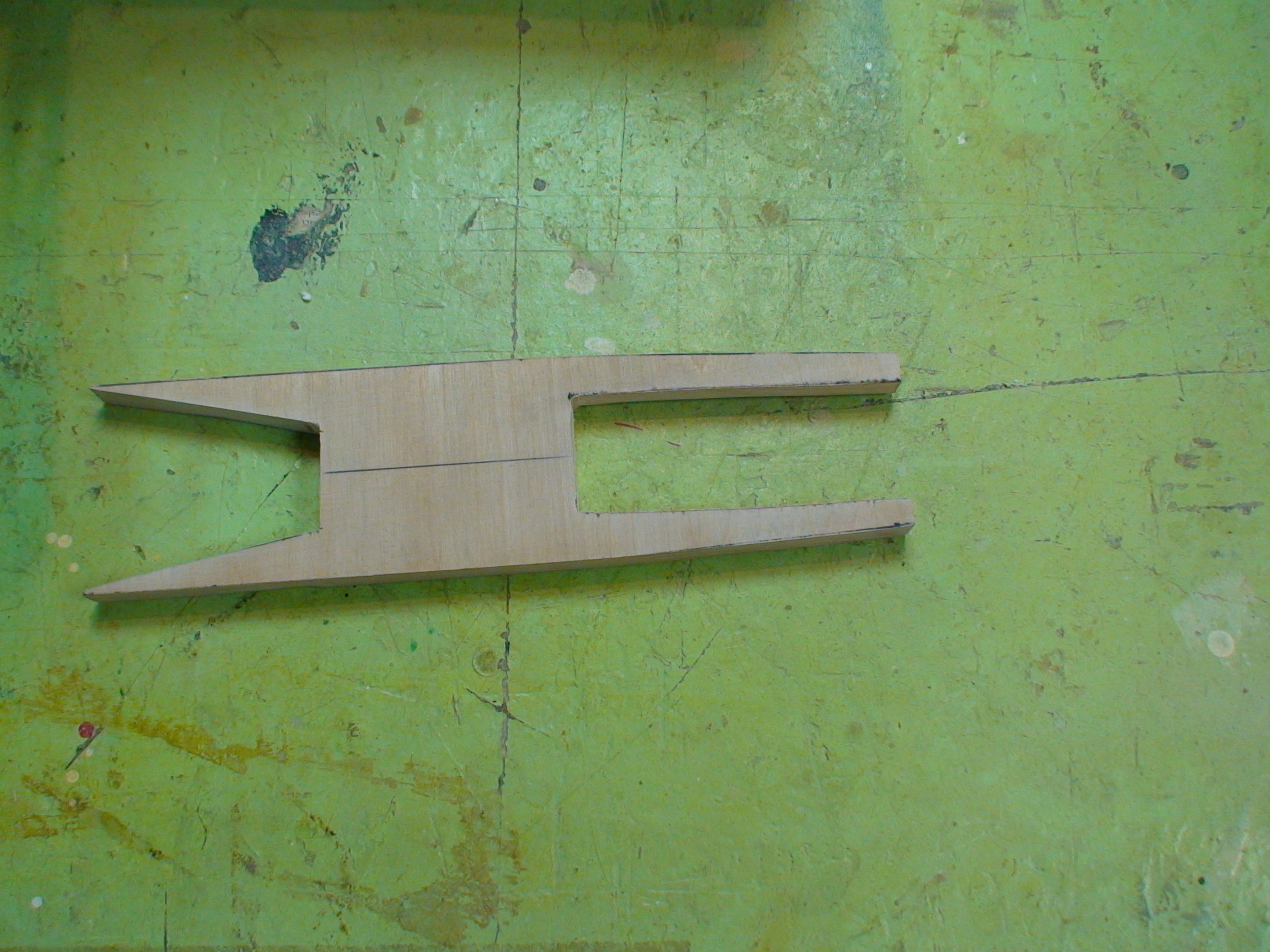

Łoże silnika to 2 listwy połączone w części środkowej balsą,pokryte sklejką 0.8 mm http://www.saumodelarnia.fora.pl/images/galleries/15162796704b3b1c940c7ae-165140-wm.jpg

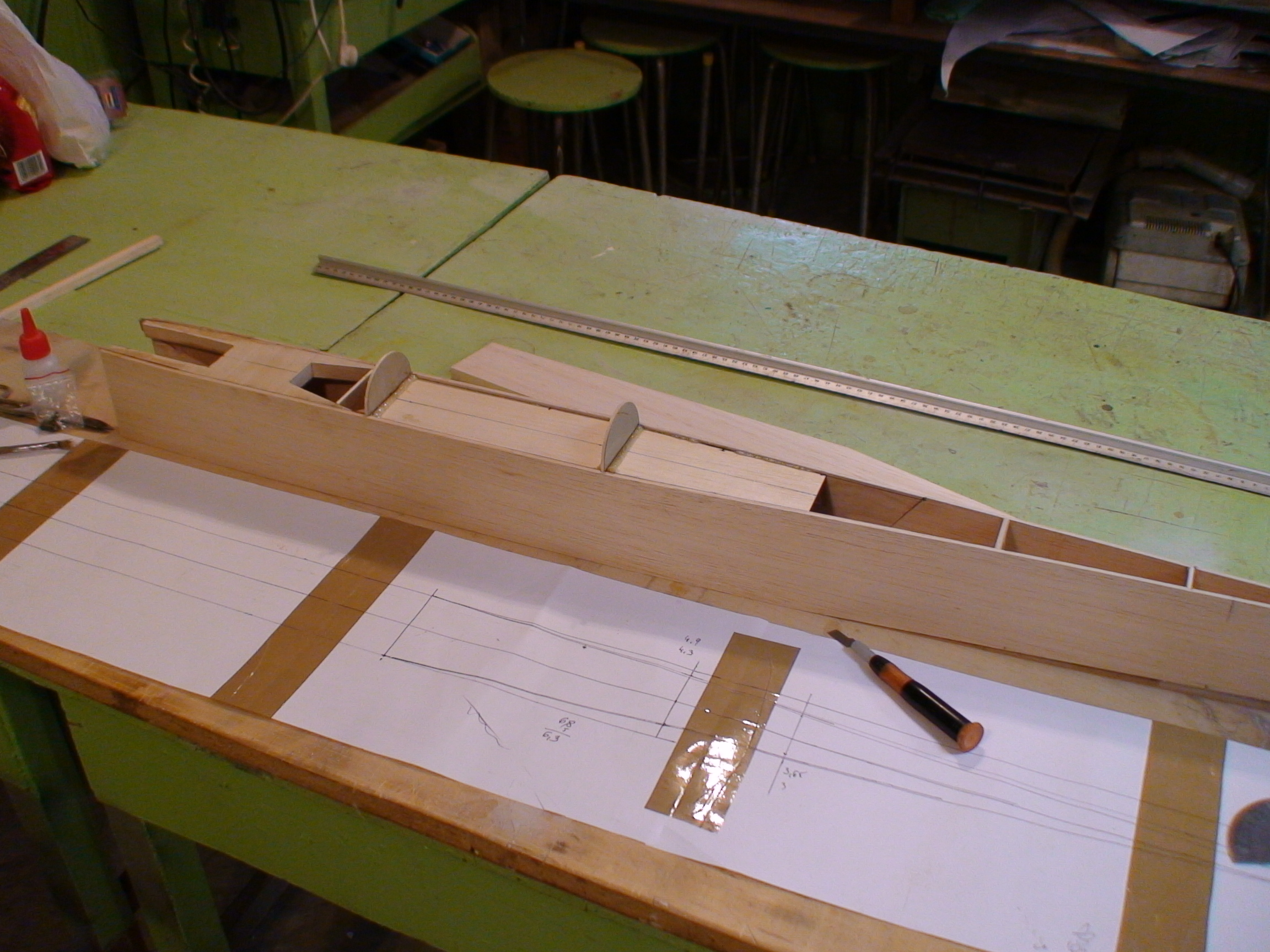

Góra kadłuba pokryta będzie balsą 2.5 mm wyginaną na mokro http://www.saumodelarnia.fora.pl/images/galleries/20635184644b3b1b10cdf2d-164752-wm.jpg
Dalsza relacja póżniej (jeżeli będzie zainteresowanie)
Statecznik poziomy to balsa 5 mm przyklejona na tzw. szybki klej.Na razie brakuje części ogonowej
http://www.saumodelarnia.fora.pl/images/galleries/11913109194b3bb12903cfa-203177-wm.jpg
Przedstawiam sposób mocowania orczyka do skrzydeł.Dzisiaj skleiłem dwie połówki skrzydeł.Fotki będą trochę póżniej
http://www.saumodelarnia.fora.pl/viewimage.php?i=933

grzegorz12

Mam problem z zdjęciami,spróbuj coś z tym zrobić, Cześć

Gall Anonim

Ja też a nie możesz normalnie wrzucić do neta i na forum?

BlueSky65

Już zmieniłem

Gall Anonim

Ładny model jakie ma wymiary? Kiedy planujesz oblot?

BlueSky65

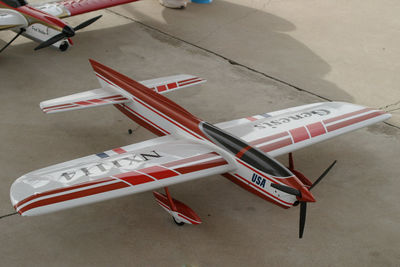

Długość skrzydeł 1480 mm,długość kadłuba 1120 mm.Napęd-silnik Super Tigre 8.5 cm2.Oblot?Hm....Wiosna 2010.Przeznaczenie modelu-nie spotkanie się z ziemią!!Tak wygląda orginał
http://www.saumodelarnia.fora.pl/images/galleries/3428378544b3cf01c9dcac-284828-wm.jpg

Macek

to jest troszke nowsza wersja genesisa,oryginał miał mniej opływowe kształty i proste końcówki skrzydeł , Blue dobrze mowie ?

BlueSky65

Zgadza się,jednak nigdzie nie mogłem znależć dobrego zdjęcia prototypu czyli wersji pierwszej.Ogólnie zmiany największe dotyczyły skrzydeł(końcówek) tak jak napisał kolega wyżej

Macek

chyba kilka wersji było tego modelu. [link widoczny dla zalogowanych]

BlueSky65

Przedstawiam dalszą część budowy mojego modelu.Genesis w wersji oryginalnej był modelem jednoczęściowym.Ze względów praktycznych mój model będzie miał skrzydła demontowane.Poniżej przedstawiam sposób mocowania skrzydeł do kadłuba
http://www.saumodelarnia.fora.pl/viewimage.php?i=951
http://www.saumodelarnia.fora.pl/viewimage.php?i=953
Również podwozie,ze względów praktycznych będzie mocowane do kadłuba.Odległość między klapami a statecznikiem poziomym została zwiększona w stosunku do oryginału o 5 cm.Zwiększy to stateczność modelu w locie i sprawi że model będzie mniej "nerwowy"
Dla p.Mackiewicza-były dwie wersje.Reszta to klony przerabiane tak jak ja to robię
Dziś dalsza część relacji i powoli koniec budowy.Kadłub został oklejony matą szklaną o gramaturze 25 g.Skrzydła okleiłem papierem japońskim.Potem wszystkie elementy były parokrotnie pokrywane kaponem i szlifowane,do uzyskania odpowiedniej gładkości.W kadłub została wklejona płetwa statecznika poziomego widoczna na fotce
http://www.saumodelarnia.fora.pl/viewimage.php?i=958
Wczoraj zdążyłem jeszcze polakierować wszystkie elementy lakierem samochodowym na biało(bazą).Reszta lakierowana będzie póżniej.No i na wiosnę oblatywanie.Całość wraz z silnikiem ważyć będzie 1750 gram.Po zakończeniu lakierowania przedstawię produkt finalny
Pozdrawiam
Dzisiaj(18.02.2010) przedstawiam finał budowy modelu. http://www.saumodelarnia.fora.pl/images/galleries/18059362174b7ceddd40f49-478557-wm.jpg .Na zdjęciu brak jest klap statecznika poziomego-suszą się.No i brak jest owiewek na koła-będą wykonane w następnym tygodniu.Nazwa modelu zmieniła się na Wolverine.Czy kolegom podoba się to co spłodziłem w zimowe wieczory?Proszę o komentarze
Pozdrawiam
