Mam zasilacz sieciowy 12V 100 mAh oraz pakiet 8,4V 350 mAh. Z tego co czytałem należy go ładować prądem 35 mA. Chciałem z tego zasilacza stworzyć własną ładowarkę do tego pakietu. Na wstępie mam jednak kilka pytań:
1. Dla pakietu 8.4 V jaki musi być prąd ładujący? Słyszałem, że do ładowania powinno być 1.4 V na ogniwo oraz że 1.2 V. Która wersja jest poprawna?
2. Jeśli w jakiś sposób nie obniżę wartości prądu do 35 mA, to czy przez pakiet będzie szedł prąd 100 mA? Wydaje mi się, że tak, ale wolę się spytać.
3. Jaka jest rezystancja wewnętrzna pojedyńczego ogniwa?

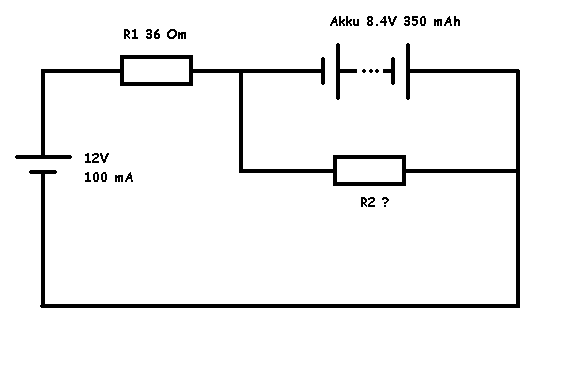

Na koniec podaję pierwotny plan ładowarki. R1 ma obniżyć napięcie do 8.4V natomiast R2 ma rozbić prąd tak, aby przez pakiet szedł prąd 35 mA. Niestety nie wiem, jak dobrać wartość tego rezystora.

P.S. Mam też prośbę, aby w przyklejonym poście dotyczącym podstaw elektrotechniki zrobić coś, aby obrazki były widoczne. Niestety przeszkadza to w zdobyciu tak ważnej wiedzy.

mader

Witam.
Wyrzuć rezystor R2 a zamiast R1 wstaw żarówkę 12v/35mA.
Jednocześnie musisz kontrolować czas ładowania, aby nie uszkodzić aku.
Czas ładowania prądem 35mA to teoretycznie 10 godz.

Powodzenia Wesoly

Kwasiu

Ja swój ładowałem prądem 100mAh i nic złego się z nim nie działo, znam parę innych osób które tak ładują i wszystko jest ok.

Kaziuk

Ad.1. Maksymalny prąd ładowania NiMH musi być co najwyżej 2C, czyli u Ciebie <=700mA. Napięcie w trakcie ładowania nie jest aż tak istotne, jak podajesz. Ono będzie wynikało z aktualnego prądu ładowania. Przecież przy ustalonym prądzie ładowania napięcie ładowania ciągle rośnie, gdyż rośnie też Rw ogniwa.
Dla NiMH ważniejsze jest tak zwane DeltaV (DeltaPik), czyli niczym innym, tylko chemiczno-fizycznie spowodowany skok napięcia w chwili dopuszczalnego stopnia naładowania. W chwili tej ogniwo ma temperaturę bliską 40 stopniom C. Mądre ładowarki ten Pik wychwytują i kończą ładowanie. Mogą też mieć termistor. Jeśli nadmiarem prądu będziemy ładować dalej, ogniwa się przegrzeją ponad te 40 stopni i wtedy ulegają lawinowemu już niszczeniu chemicznemu.
Czyli nie myśl raczej o napięciu ładowania, tylko o prądzie. Powtórzę - nie większy od 2C.
Do kompletu podam dla NiMH:
- minimalne napięcie rozładowania wynosi 1,0 V/ogniwo,
- maksymalne napięcie ładowania wynosi 1,6 V/ogniwo.

Ad.2. Jakieś masło maślane. Jeśli 'w jakiś sposób obniżysz wartość prądu do 35mA', to przez pakiet będzie szedł prąd 35mA.

Ad.3. Ona się zmienia wraz ze stopniem naładowania ogniwa, wprostproporcjonalnie (choć nieliniowo). Ogniwo rozładowane ma niską, a naładowane wysoką. Przy każdym stopniu naładowania możesz ją policzyć, mierząc prąd i napięcie zwarcia (szybko na tyle, żeby nigdy ogniwo nie przegrzało się ponad 40 stopni C).

Ad.4. Zrób tzw. 'ładowarkę nocną', ale dla tego pakietu najszybszą. W taki sposób, że pozostaw tylko R1, ale dobierz go tak:
1. Na razie go 'zewrzyj' i ładuj pakiet serwując te 100mA, ale często sprawdzaj jego temperaturę.
2. Jeśli wyczujesz, że zaczyna się nagrzewać (ręką poczujesz 30..35 stopni) dobieraj R1 taki, żeby temperatura pakietu najwyżej ciut wzrosła, ale ustabilizowała się poniżej 40 stopni (to jeszcze w rękę nie parzy, ale dłuższe trzymanie 'nie jest miłe'). Ja bym obstawiał, że z tego zasilacza 100mA, to R1 wyjdzie 0... Smile

W ten sposób, z tego co masz, otrzymasz najszybszą i bezpieczną ładowarkę dla tego pakietu.
